スカイビング ギヤシェープセンタ GMS200
仕様一覧
| 加工能力 | ワーク最大径 | mm | Ø220 |
|---|---|---|---|
| 歯切り工具 | — | スカイビングカッタ | |
| 工具主軸 | 主軸テーパ穴 （ツールシャンク型式） |
— | KM6350 |
| 主軸最高回転速度 | min-1 | 4000 | |
| 電動機 （30分/連続） | kw | 26/18.5 | |
| ワーク主軸 | 主軸最高回転速度 | min-1 | 2400 |
| 電動機 （30分/連続） | kw | 26/30 | |
| 各軸移動量 | 左右移動量 （X軸） | mm | 500 |
| 前後移動量 （Y軸） | mm | 200 | |
| 上下移動量 （Z軸） | mm | 300 | |
| 工具旋回角 （B軸） | deg | ±45 | |
| A.T.C. | 工具収納本数 | 本 | 6 |
| 工具最大径 | mm | Ø120 | |
| 工具最大長さ | mm | 240 | |
| 工具選択方式 | — | 番地指定ランダム | |
| NC装置 | 型式 | — | FANUC 31i-B |
| 表示機 | — | FANUC 15インチタッチパネル | |
| ユーティリティー | 総使用電力 | kVA | 74 |
| 機械の大きさ | 機械の高さ | mm | 1680 |
| 所要床面積 （幅 × 奥行き） |
mm | 2500 × 3000 | |
| 正味機械質量 （本体） | kg | 7000 |

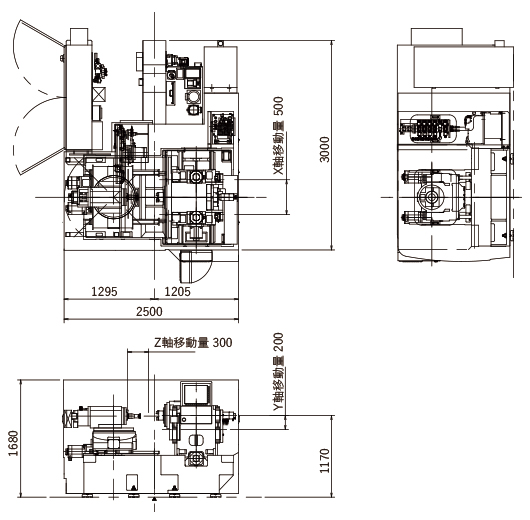

スカイビング ギヤシェープセンタ GMS200 レイアウト
