加工時間を最大1/5に短縮（ギヤシェーパ加工比）

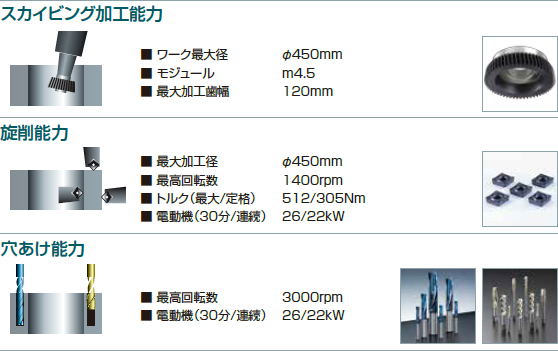

3工程を１台に集約

スカイビング ギヤシェープセンタGMS450は、高能率歯車スカイビング加工を実現。
加えて、旋削・穴あけ機能を持つ工程集約型歯車スカイビング加工機です。

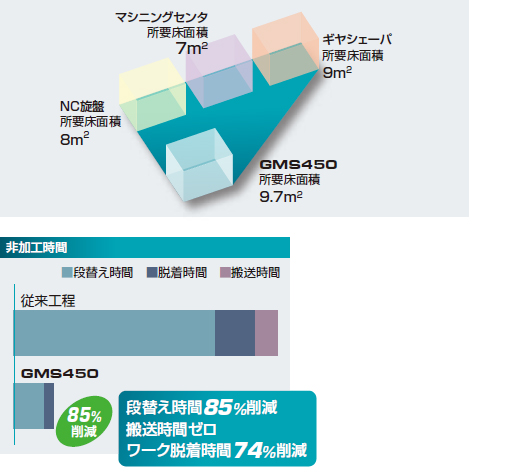

設置スペース削減からスマートラインの実現へ

省スペースのスカイビング ギヤシェープセンタにより、歯車加工ラインがスマートラインへ変貌し、多種少量から量産加工まで、さまざまな生産形態に対応できます。

独自技術によりスカイビング加工機として新設計

門型コラムの立形マシニングセンタの構造にB軸旋回テーブルを付加したスカイビング加工機

• スカイビング加工向け新設計スピンドル
  大径軸受と高トルクダイレクトドライブモータを搭載した高性能スピンドル
• 全軸角スライド
  工具旋回軸をふくむすべての摺動面は、剛性が高く、減衰性にすぐれた角スライドを採用
• X軸、B軸はテーブルクランプ機構を採用

優れた作業性と操作性

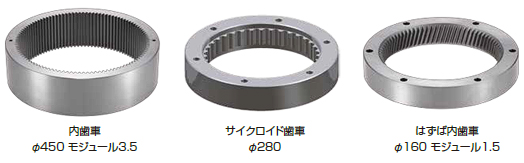

加工事例

スカイビングカッタ

当社では、ワークの緒元・用途にあわせたスカイビングカッタ及び加工条件を提案いたします。

NACHIカッタの特長

• 今まで培ってきた歯車加工技術、工具設計技術を活用し切削メカニズムの解析を実施。加工ワークの高精度化や工具の長寿命化を実現。
• 膜の成分設計と成膜プロセスの最適化に表面改質を加えスカイビング加工に必要な表面処理技術を確立。
• 超硬スカイビングカッタにより、焼後の高精度加工を実現。

切削工具 スカイビングカッタ 商品ページはこちら

NACHI製ロボットとの組合せ

NACHI製ロボットとの組合せによりワーク着脱・反転の他に洗浄、バリ取り、検査など、工程スルーで自動化を実現します。
