スカイビング ギヤシェープセンタ GMS450

仕様一覧

加工能力 ワーク最大径 mm Ø450
加工最大モジュール m4.5
最大加工歯幅 mm 120
ワーク最大高さ mm 250
歯切り工具 スカイビングカッタ
工具主軸 主軸テーパ穴
(ツールシャンク型式)
7/24テーパNo.50
(BBT50)
主軸最高回転速度 min-1 3000
電動機 (30分/連続) kw 26/22
ワーク主軸 主軸最高回転速度 min-1 1400
電動機 (30分/連続) kw 26/22
各軸移動量 左右移動量 (X軸) mm 700
前後移動量 (Y軸) mm 350
上下移動量 (Z軸) mm 300
工具旋回角 (B軸) deg ±25
A.T.C. 工具収納本数 6
工具最大径 mm Ø150
工具最大長さ mm 250
工具選択方式 番地指定ランダム
NC装置 型式 FANUC 31i-B
表示機 FANUC PANEL-i
ユーティリティー 総使用電力 kVA 88
機械の大きさ 機械の高さ mm 2700
所要床面積
(幅 x 奥行き)
mm 2500 x 3860
正味機械質量 (本体) kg 22000
オプション ワークチャック 外部スケール ATC22本
ハード加工パッケージ
ロボットによるワーク搬出入

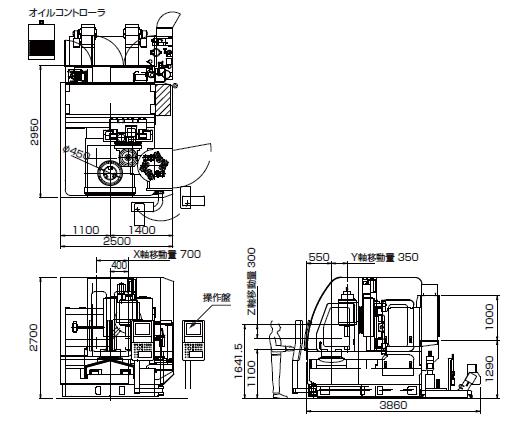

スカイビング ギヤシェープセンタ GMS450 レイアウト

外形寸法

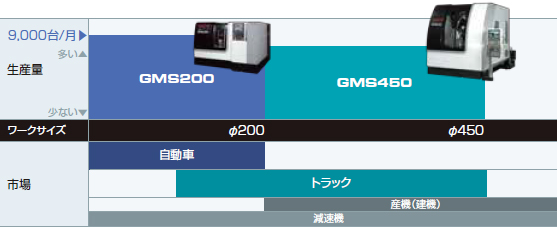

リングギヤ加工機のラインナップ

リングギア加工機のラインナップ

スカイビング ギヤシェープセンタ GMS200の仕様はこちら
