SSウェット形ソレノイドバルブ (SS-G03)

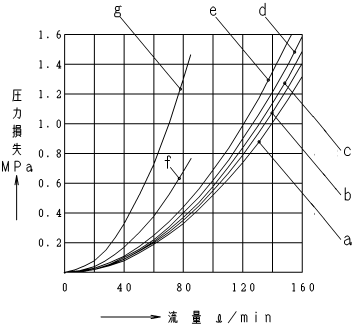

圧力損失特性

作動油粘度 32mm2/s

圧力損失特性


流路形態 P→A P→B A→T B→T P→T
A2X、H2X、E2X e e
A3X、H3X、E3X c c d b
A3Z、H3Z a a d d
E3Z b b a a
A4、H4、C4 a a a a a
A5、H5、C5、C1S、C6S c c c c
C1 c c a c
C2 a c c c
C6 c c a a
C7Y g g g g f
C8 a g a g f
