ねじ研削盤 GTEシリーズ
仕様一覧
●ねじ研削盤 < GTEシリーズ >
| GTE-7A | GTE-10A | GTE-20A | |
|---|---|---|---|
| 最大センタ間距離 (mm) | 800 | 1,500 | 2,300 |
| 研削できる最大外径 (mm) | 200 | 200 | 200 |
| 研削できるねじ長さ (mm) | 700 | 1,300 | 2,100 |
| 砥石の大きさ (外径×幅×内径) (mm) |
355×(10〜32)×152.4 | 510×(10〜75)×228.6 | 510×(10〜75)×228.6 |
| 砥石軸傾き角度 (°) | ±45 | ±45 | ±45 |
| テーブル全移動量 (mm) | 700 | 1,400 | 2,200 |
| 所要床面積 (本体) (Wmm×Dmm) |
3,440×4,200 | 6,500×4,200 | 7,110×4,200 |
| 機械質量 (kg) | 10,000 | 12,000 | 18,000 |
| GTE-30A | GTE-40A | GTE-50A | |
|---|---|---|---|
| 最大センタ間距離 (mm) | 3,650 | 4,500 | 5,400 |
| 研削できる最大外径 (mm) | 200 | 200 | 200 |
| 研削できるねじ長さ (mm) | 3,300 | 4,000 | 5,000 |
| 砥石の大きさ (外径×幅×内径) (mm) |
510×(10〜75)×228.6 | 510×(10〜75)×228.6 | 510×(10〜75)×228.6 |
| 砥石軸傾き角度 (°) | ±45 | ±45 | ±45 |
| テーブル全移動量 (mm) | 3,400 | 4,100 | 5,100 |
| 所要床面積 (本体) (Wmm×Dmm) |
10,000×4,200 | 12,200×4,200 | 13,900×4,200 |
| 機械質量 (kg) | 24,000 | 25,000 | 26,000 |
●生産型ねじ研削盤 < GTE-SAシリーズ >
| GTE-5SA2 | GTE-5SA4 | |
|---|---|---|
| 最大センタ間距離 (mm) | 200 | 400 |
| 研削できる最大外径 (mm) | 250 | 250 |
| 研削できるねじ長さ (mm) | 150 | 350 |
| 砥石の大きさ (外径×幅×内径) (mm) |
405×(10〜32)×152.4 | 405×(10〜32)×152.4 |
| 砥石軸傾き角度 (°) | ±30 | ±30 |
| テーブル全移動量 (mm) | 200 | 400 |
| 所要床面積 (本体) (Wmm×Dmm) |
2,000×2,800 | 2,400×2,800 |
| 機械質量 (kg) | 6,500 | 7,500 |
レイアウト図

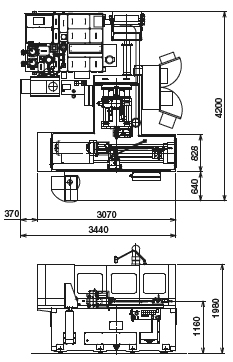

●GTE-7A

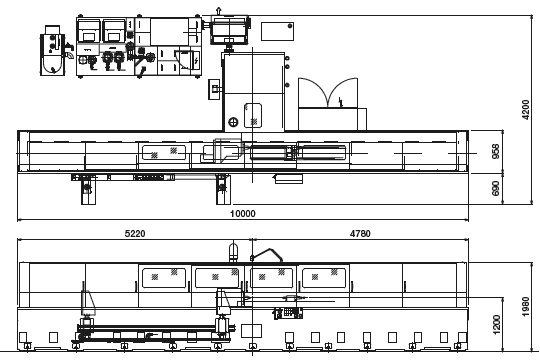

●GTE-30A
本製品は、外国為替及び外国貿易管理法の規定により、戦略物資など（または役務）に該当します。
日本国外へ輸出する場合は、同法に基づき、日本国政府の輸出許可が必要です。
