特殊鋼
本文
SKH9D
SKH51の耐摩耗性を犠牲にし、じん性を改良。
焼き入れ温度幅が広く、使用目的に応じて硬さ、強度を設定可能。
成分（％）
| NACHI 記号 |
Ｃ | Ｓｉ | Ｍｎ | Ｃｒ | Ｍｏ | Ｗ | Ｖ |
|---|---|---|---|---|---|---|---|
| SKH9D | 0.75 | 0.3 | 0.4 | 4.0 | 5.0 | 6.0 | 2.0 |

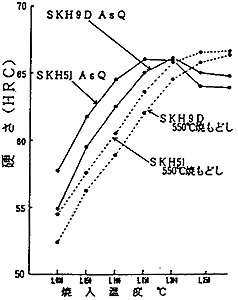

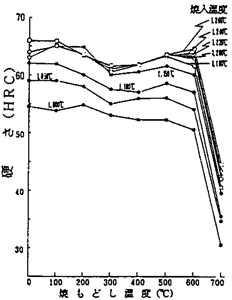

熱処理条件
| 熱 間 加 工 |
球状化焼鈍 | 歪取焼鈍 | 焼 き 入 れ | 焼きもどし | 実用硬さ (HRC) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 温 度 | 冷却 | かたさ HB |
温 度 | 冷却 | 予熱 | 本熱 | 冷却 | 温度 | 繰返 | ||
| 900〜 1150℃ |
800〜 880℃ |
徐 冷 |
255 以下 |
740〜 780℃ |
空 冷 |
850〜 900℃ |
1100〜 1230℃ |
油 熱浴 空気 |
540〜 650℃ |
2回 以上 |
45〜63 |
 |
 |
