GS MILL ロングネック

微粒系超硬合金の特性

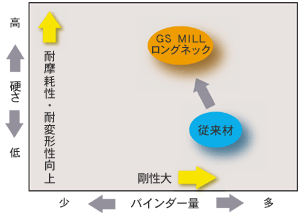

バインダー量（Co）と硬度

平滑化コーティング

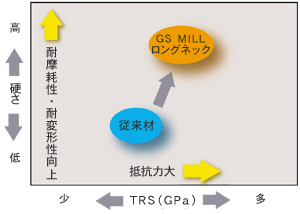

抗折力（TRS）と硬度

平滑化コーティング

ボール形状

ボール形状 ボール形状
ボール形状

立壁加工面粗さ

立壁加工面粗さの比較
立壁加工面粗さの比較

切削条件

使用工具 ：GSBN2
R0.5×12
切削速度 ：40m/min
(12,700min-1)
送り速度 ：0.012mm/t (150mm/min)
被削材 ：NAK80 (40HRC)
切削油剤 ：エアブロー
立壁加工面粗さ 立壁加工面粗さ
立壁加工面粗さ 立壁加工面粗さ

平滑化コーティング

GSコート

GSコート

Ra=0.08μm　Rz=1.1μm

他社同等品

他社同等品

Ra=0.17μm　Rz=1.5μm

外径1×12：NAK80（40HRC）

外径1×12：NAK80（40HRC） 外径1×12：NAK80（40HRC）

切削条件

使用工具 ：GSLN2 φ1×12
切削速度 ：50m/min
(16,000min-1)
送り速度 ：400mm/min
(0.0125mm/tooth)
被削材 ：NAK80 (40HRC)
切削油剤 ：油性
切削深さ ：10mm

切削長1000mにおける加工変位

切削長1000mにおける加工変位 切削長1000mにおける加工変位

切削条件

使用工具 ：GSLN2 φ1×12
切削速度 ：50m/min
(16,000min-1)
送り速度 ：400mm/min
(0.0125mm/tooth)
被削材 ：NAK80 (40HRC)
切削油剤 ：油性
切削深さ ：10mm

R0.5×12：NAK80（40HRC）

R0.5×12：NAK80（40HRC） R0.5×12：NAK80（40HRC）

切削条件

使用工具 ：GSLNB2 R0.5×12
切削速度 ：50m/min
(16,000min-1)
送り速度 ：400mm/min
(0.0125mm/tooth)
被削材 ：NAK80 (40HRC)
切削油剤 ：油性
往復切削 ：1溝70m
切削深さ ：10mm

外径1×12：NAK80（40HRC）側面加工

外径1×12：NAK80（40HRC）側面加工 外径1×12：NAK80（40HRC）側面加工

切削条件

使用工具 ：GSLN2 1×12
切削速度 ：50m/min
(16,000min-1)
送り速度 ：400mm/min
(0.012mm/tooth)
被削材 ：NAK80 (40HRC)
切削油剤 ：エアブロー
切削深さ ：10m
