市場分野別 / 工作機械

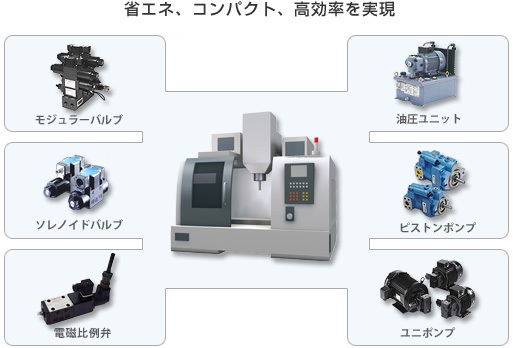

高精度、高能率を実現

商品紹介

ソレノイドバルブ　|　モジュラーバルブ　|　電磁比例弁　|　ピストンポンプ　|　ユニポンプ　|　ユニット

ソレノイドバルブ

ウェット形ソレノイドバルブ SSシリーズ G01
海外安全規格ＣＥ (ヨーロッパ)、ＵＬ (アメリカ)、ＣＳＡ (カナダ) を認証取得。世界中で安心してお使いいただけます。高圧・大流量はそのままに、ＤＣソレノイドの消費電力を低減しました。新方式の流体反力補償機構を採用し、バルブの切り換え信頼性をさらに向上しました。配線スペースの拡大、４ピンＭ１２コネクタ対応、耐水性能の向上など、さらに使いやすくなりました。

ウェット形ソレノイドバルブ SSシリーズ G03
高い信頼性構造集中端子箱形で、配線が簡単防水・防塵ランク　JIS C 0920 IP64 切り換え時のショックを防止するショックレスタイプ（オプション） UL認定品も用意

ウェット形ソレノイドバルブ SAシリーズ G01
海外安全規格ＣＥ (ヨーロッパ)、ＵＬ (アメリカ)、ＣＳＡ (カナダ) を認証取得。世界中で安心してお使いいただけます。高圧・大流量はそのままに、ＤＣソレノイドの消費電力を低減しました。新方式の流体反力補償機構を採用し、バルブの切り換え信頼性をさらに向上しました。

ウェット形ソレノイドバルブ SAシリーズ G03
高い信頼性構造 DINコネクタ形で高い防水性　JIS C 0920 IP65 切り換え時のショックを防止するショックレスタイプ（オプション）コイルは360°回転、狭いスペースに取り付け可能 UL認定品も用意

ウェット形ソレノイドバルブ SLシリーズ G01
海外安全規格ＣＥ (ヨーロッパ)、ＵＬ (アメリカ)、ＣＳＡ (カナダ) を認証取得。世界中で安心してお使いいただけます。ＤＣソレノイド９.６W (６０Hz)、ＤＣソレノイド１０Wの低消費電力で省エネルギーに貢献します。配線スペースの拡大、４ピンＭ１２コネクタ対応、耐水性能の向上など、さらに使いやすくなりました。

コントロール形ソレノイドバルブ DSSシリーズ G04
ウェット形ソレノイドバルブSSシリーズG01をパイロットバルブに使用。高い信頼性構造コンパクトなサイズで高圧・大容量の切換能力集中端子箱形で配線が簡単モジュラーバルブと組み合わせて、高圧・大容量の回路を容易に構成

モニタリングスイッチ付電磁切換弁 (SAW-G01シリーズ）
バルブの切り換え位置をモニタし、スプールが中立状態にある時に、スイッチ信号を出力することができる電磁切換弁です。バルブのスプールの動作で直接スイッチが働く機構なので、確実なスイッチ信号が得られます。磁気センサ・近接センサを使用しない構造なので、スイッチ信号の作動タイミングは、温度やバルブの作動方向の影響をほとんど受けません。圧力保持性能が必要な場合は、ポペットタイプのSCW-G03をご覧下さい。

モニタリングスイッチ付電磁切換弁 (SCW-G03シリーズ）
バルブの切り換え位置をモニタし、ポペットが油の流れを遮断する状態にある時に、スイッチ信号を出力することができる電磁切換弁です。バルブのニードルの動作で直接スイッチが働く機構なので、確実なスイッチ信号が得られます。磁気センサ・近接センサを使用しない構造なので、スイッチ信号の作動タイミングは、温度やバルブの作動方向の影響をほとんど受けません。４方向切換制御が必要な場合は、スプールタイプのSAW-G01をご覧下さい。

ページトップへ

ソレノイドバルブ　|　モジュラーバルブ　|　電磁比例弁　|　ピストンポンプ　|　ユニポンプ　|　ユニット

モジュラーバルブ

プレッシャースイッチ形モジュラーバルブ OWシリーズ G01
油圧回路中の圧力変化を感知して電気回路の開閉を行なうスイッチをモジュラー化高い検出精度で回路制御 DINコネクタにインジケータライトを内蔵し、作動を一目で確認装置をコンパクトにできるＡ・Ｂ両ポート制御のＷ形あり

プレッシャースイッチ形モジュラーバルブノンドレンタイプ OWシリーズ G01
ドレン流量が無いので、省エネ運転に応用可能高応答・高精度のスイッチ出力長寿命で信頼性が向上設定圧力と応差は、電気式トリマにより調整範囲内で自由に変更可能フォトカプラによりスイッチ出力と内部回路が電気的に絶縁され、ノイズによる誤動作なし圧力検出部分を小型化し、バルブ積層時の制約なし

モジュラーバルブ G01シリーズ
高圧・大容量最高使用圧力　25.35MPa 最大流量　50 L/min 積上げ、ボルト着脱方式で、回路構成の変更や追加が簡単・迅速装置がコンパクトになり、スペースを節約管の共振、騒音、継手の緩みによる油漏れを低減 G01 58機種131形式があり、種類が豊富

モジュラーバルブ G03シリーズ
高圧・大容量最高使用圧力　25.35MPa 最大流量　100 L/min 積上げ、ボルト着脱方式で、回路構成の変更や追加が簡単・迅速装置がコンパクトになり、スペースを節約管の共振、騒音、継手の緩みによる油漏れを低減 G03 52機種96形式があり、種類が豊富

ページトップへ

ソレノイドバルブ　|　モジュラーバルブ　|　電磁比例弁　|　ピストンポンプ　|　ユニポンプ　|　ユニット

電磁比例弁

電磁比例方向流量制御バルブ ESDシリーズ
方向切換と速度制御の両機能２つの比例ソレノイドの１つに入力電流を与え、方向を制御入力電流を変えて流量の大きさを制御遠隔操作、ショックレス加減速制御が可能油圧回路を簡略化置をコンパクトにできるＡ・Ｂ両ポート制御のＷ形あり

高速応答比例弁 ESHシリーズ
電気－油圧サーボ弁に匹敵する高周波応答高出力比例ソレノイドでスプールを直接駆動差動トランスによるマイナーフィールドバックで正確にスプールを位置決めアンプの電源OFF時や結線断線時に、全ポートブロック位置に復帰（フェイルセーフ機能）

ページトップへ

ソレノイドバルブ　|　モジュラーバルブ　|　電磁比例弁　|　ピストンポンプ　|　ユニポンプ　|　ユニット

ピストンポンプ

可変容量形 PVSシリーズ
半円筒スワッシュプレートを採用し、低騒音・低脈動豊富な制御オプションと高い効率で装置の省エネ化が可能

ページトップへ

ソレノイドバルブ　|　モジュラーバルブ　|　電磁比例弁　|　ピストンポンプ　|　ユニポンプ　|　ユニット

ユニポンプ

UVNシリーズ
油圧ポンプと電動機を高効率化。従来に比べ約20％消費電力を低減コンパクトサイズ省スペースでのユニット設計に貢献ポンプ・電動機軸は独自の連結方法により、低騒音で長寿命

ページトップへ

ソレノイドバルブ　|　モジュラーバルブ　|　電磁比例弁　|　ピストンポンプ　|　ユニポンプ　|　ユニット

ユニット

コンパクト形可変ポンプユニットＮＳＰシリーズ
工作機械の省エネに力を発揮する高効率な油圧ユニットベーンタイプのポンプを採用し、ポンプを高効率化電動機を効率化インバータ不要の省エネユニットあらゆる運転モードでエネルギーを節約低発熱、低脈動で機械の高精度化に貢献信頼性の高いシンプルな構造で、取り扱い、メンテナンスが容易標準ユニットに対して、約40％の省エネを実現

低騒音標準可変ポンプユニットＮＮＰシリーズ
低騒音・低油温上昇で環境にやさしい、小型可変ポンプユニット低騒音＝ 54 dBA (NNP-20-22P16N1-10 60Hz, 7MPa フルカットオフ) 新開発の低騒音ユニポンプを搭載し、シンプルな構造で低騒音を実現低油温上昇＝室温＋7℃ (NNP-20-22P16N1-10 60Hz, 7MPa フルカットオフ連続時タンク内油温サチュレート温度) ポンプドレン冷却用ファンクーラを標準装備気泡性を考慮したタンク構造を採用豊富なシリーズ (基本シリーズ10種類, ポンプ可変制御機構5種類,オプション8種類) 容量選定の幅が広く、可変制御機構の選定で省エネ化が可能

ベルマウントポンプ NBPシリーズ
ユニットの設計から組立てまでを効率化・標準化ポンプと電動機の芯出し作業が不要ポンプ交換が簡単従来方式と比べて低騒音回転部の完全カバーで安全電動機の端子箱位置は90°ごと変更可能でレイアウト検討が容易設計工数・組立工数を低減し、安全性を向上
