特殊鋼
本文
HS53M
1.舞ツール切削試験
| 鋼種 | 切削長 | クレータ深さ 0.1mmでの 平均切削長 |
性能順位 |
|---|---|---|---|
 |
|||
| HS53M |  |
6.09 | 1 |
| HM36 |  |
5.79 | 2 |
| HM35 |  |
5.38 | 3 |
（注）
白棒グラフは、クレータ深さ0.1mmにいたるまでの切削長
黒棒グラフは、異なる切り込み条件での深さ0.13mmにいたるまでの切削長で
それぞれ直交多項式により指定したもの
切削条件 ホブ盤（NB-35M）による舞ツール
| 切削材 | S45C(HB183〜187) |
|---|---|
| 切削速度 | 86.9m/min(187rpm) |
| 送り | 1.5min/rev |
| 切り込み | 3mm |
| 切削油 | HS4M(不水溶、出光) |
| 切削方式 | クライムカット |

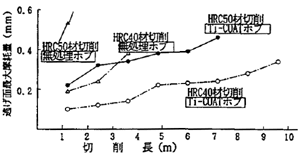

2.高硬度歯車のホブ切り
| 切削歯車 | 呼び | m3×PA20° ×NT49 |
|---|---|---|
| 材料 | S50C | |
| ホブ | 呼び | m3×PA20° |
| 材料 | HS53M | |
| 切削条件 | 切削速度 | 19.8m/min |
| 送り量 | 0.5mm/rev | |
| 歯切り方法 | クライム | |
| 切削油剤 | 不水溶性 | |
| 切削長 | 歯幅×歯数×切削個数 | |
