仕組・構造
仕組

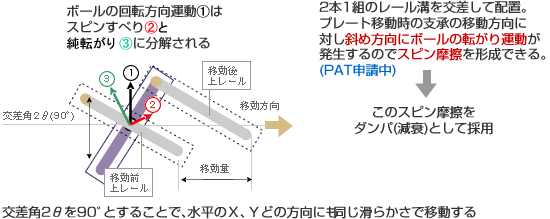

マグニクレードルSは、標準ユニットあたり4組の交差型レール溝支承を使用しています。交差型レール溝支承とは、1個のスチールボールを2本のレールではさんだ、免震のかなめとなる機構のことです。地震時にはスチールボールが転がることで摩擦力を発生させ、地震の衝撃を緩和します。
また、地震後には積載物の自重などの力により、レールの中心へ自動的に復帰します。なお、交差型レール溝支承をはさむ上下のプレートには、レールをつなぐ独自のレールガイド方式を取りつけ、ねじれや浮きあがりをしっかりと防止しています。

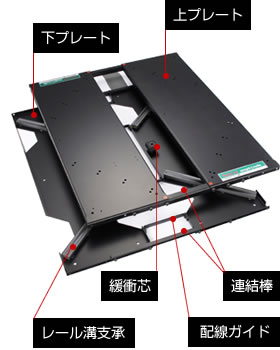

構造
上プレート
積載物をのせるためのプレート。地震時には交差型レール溝支承の働きによってスライドする。
下プレート
床面に設置するためのプレート。床面を傷つけることなく、より効率的に設置できる。
交差型レール溝支承
免震のかなめとなる機構。スチールボールの転がりで摩擦力を発生させ、地震の衝撃を大幅に緩和する。
配線ガイド
上プレートがスライドしても配線が切断されないよう、配線ガイドおよび配線エリアを設けている。
連結棒
プレートユニットを連結するための機構。なお、連結は積載物や設置場所にあわせ左右に連結できる。
緩衝芯
交差型レール溝支承による上プレートのスライドを、一定の稼働範囲に調節する。
