SSウェット形ソレノイドバルブ (SS-G01)

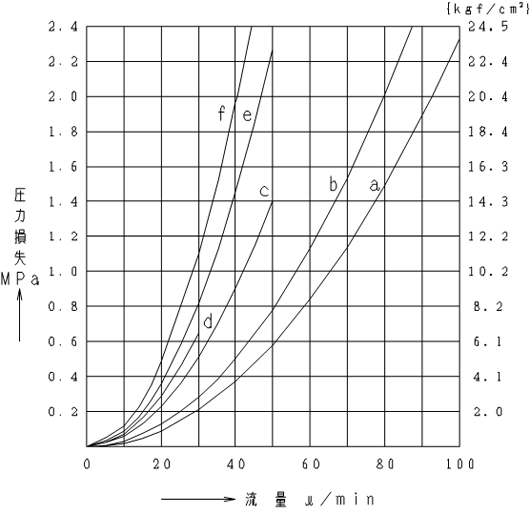

圧力損失特性

作動油粘度 32mm2/s

圧力損失特性


流路形態 P→A P→B A→T B→T P→T
A2X,H2X,E2X d d
A3X,H3X,E3X b b b b
A3Z,H3Z,E3Z a a a a
A4,H4,C4 a a a a a
A5,H5,C5,C6S b b b b
C1,C1S b b a b
C2 a b b b
C6 b b a a
C7Y f f e e c
C8 a f b e c
C9 a a b b
