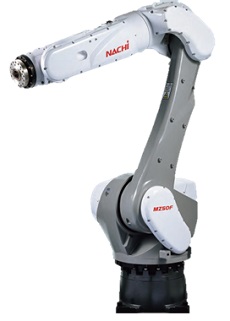

MZ中可搬ロボット MZ35F/50F/70F/50LF

MZ35F/50F/70F

●軽量/スリムなボディ

    軽量/スリムな本体で省スペース化を実現
    従来機に比べ、本体重量▲5%、設置面積▲23%
    IP67相当の防塵防滴性を標準仕様とし、適用用途の拡大を実現

●中空手首構造

    中空手首構造を採用し、ケーブルを手首内に格納することで、周辺設備との干渉を回避

●高速/高精度

    従来機よりさらに高速かつ高精度、生産性向上に貢献します

軽量・スリムなボディ

    本体の軽量化(本体重量従来機比:▲5%)・コンパクト化(設置面積従来機比:▲23%)により、
    周辺設備の検討が容易となりました。
    IP67相当の防塵防滴性を標準仕様とし、適用用途の拡大を実現。
    切屑やクーラントが飛散する悪環境でも安心してお使いいただけます。

当社従来機 MZ中可搬 従来機比
本体質量 640kg 608kg ▲5%
設置面積 286.4千mm2 220.5千mm2 ▲23%

アプリケーション例

・適用用途例

研磨・バリ取り

切屑が飛散する環境

マシンローディング

クーラントが飛散する環境



















中空手首構造

中空手首を通したハンド配線引き回しで、周辺設備との干渉を回避。

狭小なスペースでも柔軟に稼働します。















高速・高精度

    高剛性設計により、従来機よりも動作速度と位置繰り返し精度が向上。
    生産性向上に貢献します。

当社従来機 MZ中可搬
各軸最高速度 J1 180°/s 185°/s
J2 180°/s 180°/s
J3 180°/s 185°/s
J4 255°/s 260°/s
J5 255°/s 260°/s
J6 370°/s 370°/s
