マグニクレードル　Sシリーズ

■ 用途
ホストコンピュータ、サーバ、メインフレーム、 大型ストレージ装置などの重量コンピュータ機器、半導体製造装置、医療機器など











■ 免震性能
  ＜試験条件＞

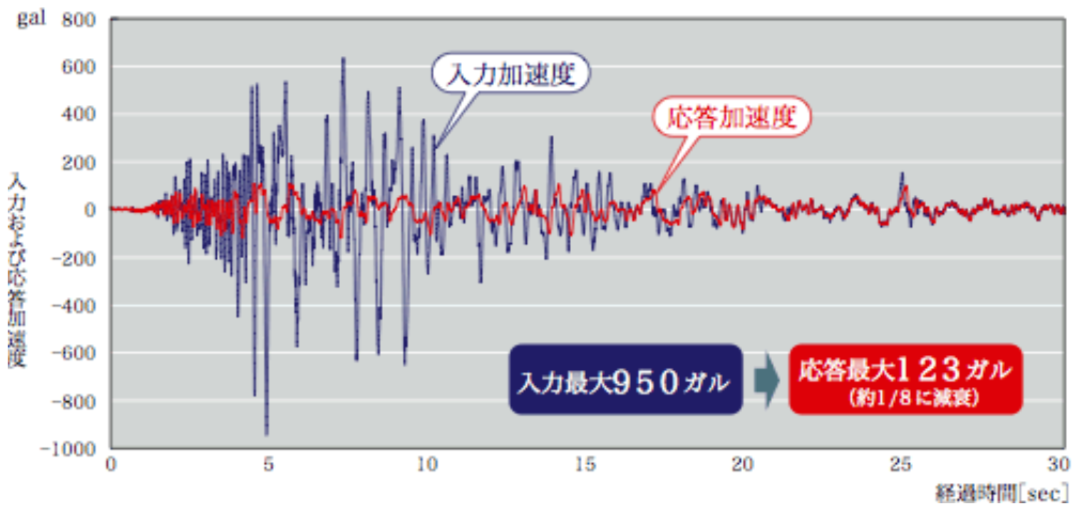

　使用型式：SC22-39×120B21、積載重量：2560kg、入力地震波：JMA小千谷波　　最大入力加速度950gal → 最大応答加速度123gal


■ 仕様

型式 寸法　(mm) 重量　(kg)
プレート
ユニット幅		 標準ユニット総幅 奥行 総長さ 高さ プレートユニット 標準ユニット 許容積載重量(kg)
SC22-39×117B21 390 990 1190 89 53 118 0~2500
SC22-39×117B31 390 1090 1190 89 53 120 0~2500
SC22-39×117B41 390 1190 1190 89 53 122 0~2500
SC22-39×97B21 390 990 990 89 49 110 0~2500
SC22-39×97B31 390 1090 990 89 49 112 0~2500
SC22-39×97B41 390 1190 990 89 49 114 0~2500

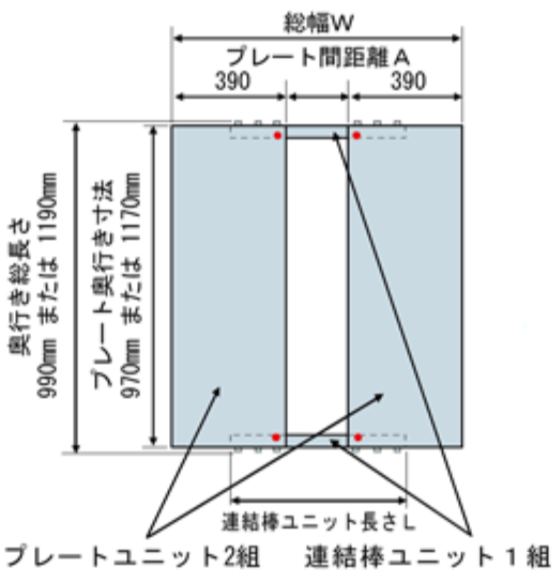

※標準ユニット（複式ユニット）はプレートユニット2組と連結棒ユニット1組で構成されます。
（ベタ載荷の場合で示す。台足載荷の場合の載荷位置と許容載荷重は取扱説明書を参照ください。）
※最大可動変位量は前後･左右が230mm、斜め45度方向は220mmです。
※奥行き総長さは、プレートユニットを連結棒ユニットで固定した場合のボルト頭を含む奥行き総長さです。
※上記以外の寸法にも対応可能です。設置に関しては当社営業窓口までご相談ください。

マグニクレードル　Eシリーズ

■ 用途
ホストコンピュータ、サーバ、半導体製造装置、医療機器、検査機器、薬品棚、商品陳列棚など












■ 免震性能

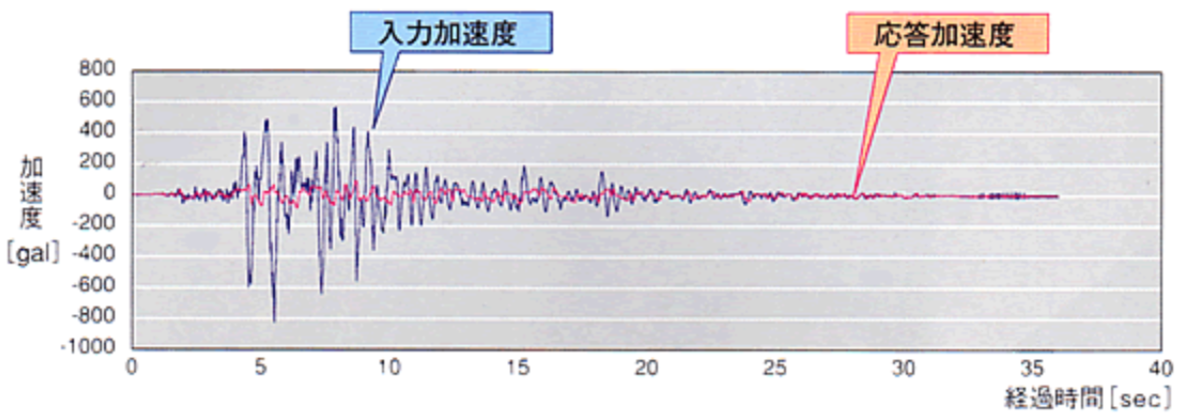

  ＜試験条件＞使用型式：E21-33×120B25、積載重量：579kg、入力地震波：神戸波　最大入力加速度818gal → 最大応答加速度107gal


■ 仕様

型式 寸法　(mm) 重量　(kg)
プレート
ユニット幅		 標準ユニット総幅 奥行 総長さ 高さ プレートユニット 標準ユニット 許容積載重量(kg)
E21-33×120B25 330 910 1200 100 65 130 100~1200
E21-33×120B35 330 1010 1200 100 65 130 100~1200
E21-33×120B45 330 1110 1200 100 65 130 100~1200
E21-33×100B25 330 910 1000 100 60 120 100~1200
E21-33×100B35 330 1010 1000 100 60 120 100~1200
E21-33×100B45 330 1110 1000 100 60 120 100~1200

※積載重量が800kg以上の場合は、摩擦力を再設定する必要があります。
※上記以外の寸法にも対応できますのでお気軽にご相談ください。

マグニクレードル　Gシリーズ

■ 用途
小型コンピュータ、デスクトップサーバ、医療機器、検査装置、薬品棚、商品陳列棚、美術品・工芸品など












■ 免震性能

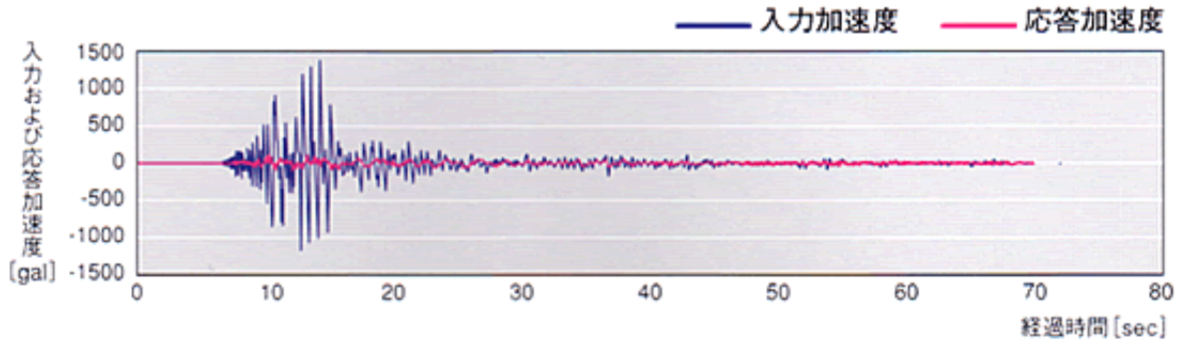

  ＜試験条件＞使用型式：G25-022×10×9090B、積載重量：300kg、入力地震波：小千谷波　最大入力加速度1280gal → 最大応答加速度100gal


■ 仕様

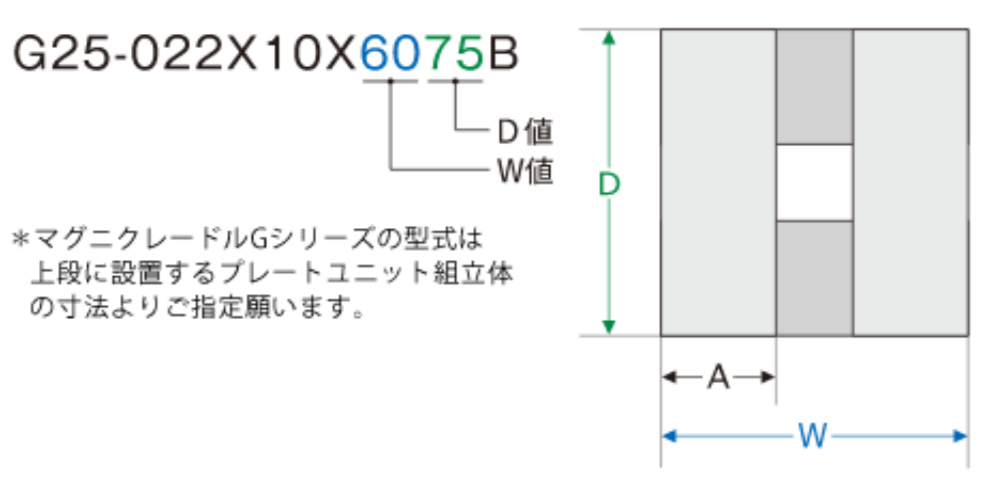

型式 寸法　(mm) 重量　(kg)  許容積載重量(kg)
プレート
ユニット幅		 標準ユニット総幅
(W)		 奥行 (D) 高さ
G25-22×10×6060B 225 600 600 100 50 300
G25-22×10×6075B 225 600 750 100 60 300
G25-22×10×6090B 225 600 900 100 70 300
G25-22×10×7560B 225 750 600 100 60 300
G25-22×10×7575B 225 750 750 100 75 300
G25-22×10×7590B 225 750 900 100 80 300
G25-22×10×9060B 225 900 600 100 70 300
G25-22×10×9075B 225 900 750 100 80 300
G25-22×10×9090B 225 900 900 100 90 300
G23-22×10×6060B 225 900 900 100 95 300



※小千谷波には、G35-022×10×909Bのみ対応できます。
※上記以外の寸法にも対応できますのでお気軽にご相談ください。

※本免震装置は、地震時に発生する積載物内部の加速度を軽減、または積載物の転倒防止の危険を軽減するものであり、これらの保証をするものではありません。

※本免震装置は、横揺れによる発生加速度を抑制する機能を有していますが、縦揺れによる発生加速度を抑制する機能は有していません。また、許容応答変位量を超えるような横揺れには対応できません。

※本免震装置は、屋内の安定した水平かつ滑らかな場所に設置してください。

※免震性能を十分に発揮させるため、本免震装置の作動範囲内にはモノを置かないでください。
