○ 物質中で最も硬い100%ダイヤモンドをコーティング
○ 高Siアルミニウム加工では無処理超硬ドリルの10倍以上 の長寿命

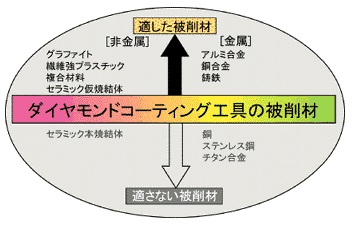

○ アルミニウム加工では溶着やばりの発生がなく、抜群の 加工面
○ ダイヤミル ダイヤミルスタブ ダイヤボールミル
○ 合成されたダイヤモンド膜は微細な結晶の集まりからなる多結晶膜 ○ ダイヤモンド焼結体のようなバインダーを一切含まない ○ 切れ刃として作用する部分は天然ダイヤモンドに匹敵する硬度
○ 超硬工具表面にダイヤモンドをコーティングするため、あらゆる形状の切れ刃を容易に形成可能
○ 合成されたダイヤモンド膜は微細な結晶の集まりからなる多結晶膜 ○ ダイヤモンド焼結体工具では不可能な小径工のダイヤモンド化が可能

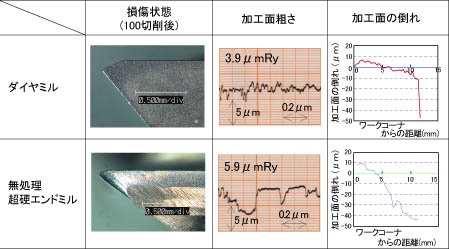

エンドミル :2mm 切削速度 :150m/min (24.000min-1) 送り速度 :1.800mm/min (0.038mm/刃) 被削材 :DC12 切削油剤 :水溶性
エンドミル :R6mm 切削速度 :230m/min (6.000min-1) 送り速度 :1.800mm/min (0.15mm/刃) 被削材 :グラファイト 切削油剤 :エアブロー
エンドミル :8mm 切削速度 :250m/min (10.000min-1) 送り速度 :1.200mm/min (0.06mm/刃) 被削材 :A390 切削油剤 :水溶性
Copyright © 2024 Nachi-fujikoshi corp. All Rights Reserved.
